Quatre types d’assistances ADAS dépendent directement du vitrage : la caméra frontale (AEB, maintien de voie, reconnaissance de panneaux), les capteurs pluie/lumière intégrés au pare-brise, le HUD projeté sur le vitrage, et les capteurs optiques stéréoscopiques. Dès qu’une intervention touche l’un de ces éléments, la première action est systématique : connecter un outil de diagnostic OBD pour identifier les systèmes présents via le VIN, relever les codes défauts actifs, puis planifier le recalibrage selon les préconisations du constructeur.
- Caméra frontale : fixée derrière le pare-brise, elle pilote l’AEB, le régulateur adaptatif et la lecture des panneaux.
- Capteurs pluie/lumière : intégrés dans le vitrage, ils commandent l’éclairage automatique et les essuie-glaces.
- HUD (affichage tête haute) : projeté sur le pare-brise, sa qualité dépend de l’angle et de la planéité du vitrage.
- Capteurs optiques stéréoscopiques : deux caméras jumelées, extrêmement sensibles au positionnement millimétré.
Signaux d’alerte prioritaires : voyant ADAS allumé après intervention, freinage automatique intempestif, régulateur instable. Ces symptômes imposent un recalibrage immédiat avant restitution du véhicule.

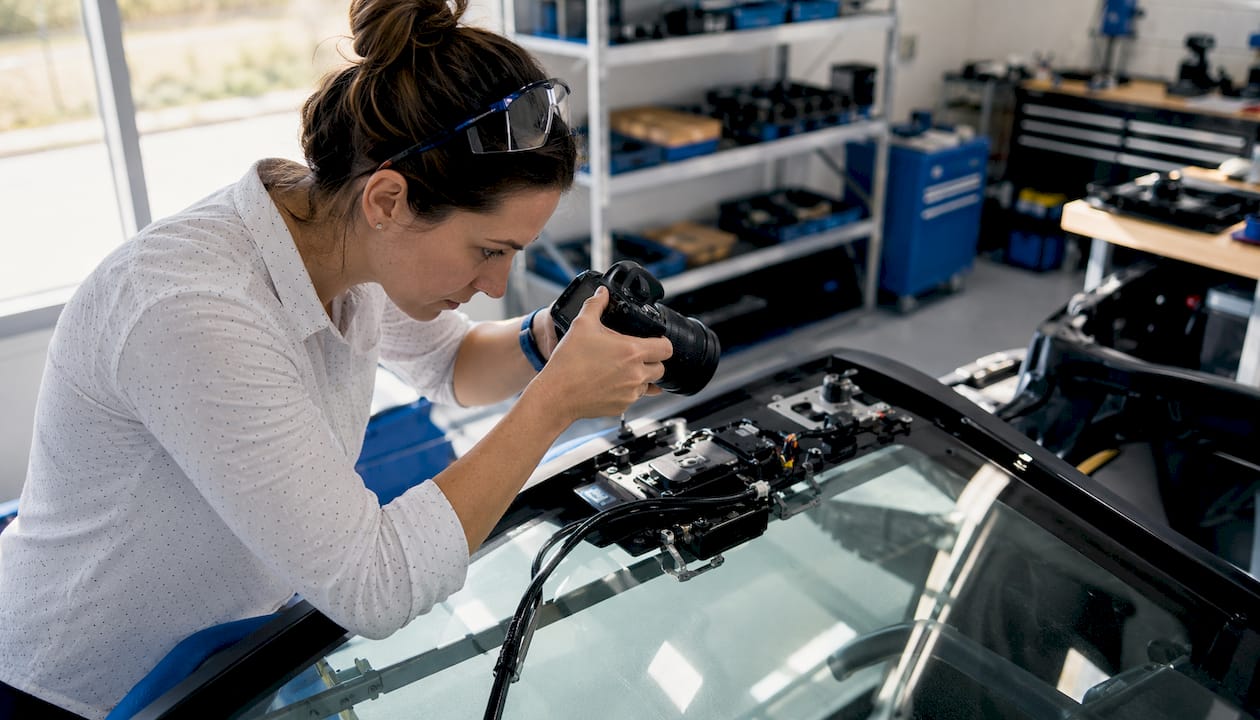

Conseil de pro : Avant toute dépose, photographiez le positionnement du support caméra et notez les codes OBD présents. Cela réduit le temps de diagnostic en fin d’intervention.
Table des matières
- Quels ADAS sont liés au vitrage et pourquoi leur position est critique ?
- Quand le recalibrage est-il obligatoire en atelier ?
- Le cadre GSR2 (UE 2019/2144) : ce que l’atelier doit savoir
- Calibrage statique ou dynamique : quelle méthode choisir ?
- Quels outils faut-il avoir en atelier pour calibrer les ADAS ?
- Procédure pas à pas : remplacement de vitrage avec capteurs ADAS
- Quels risques en cas de recalibrage mal exécuté ?
- Durées et repères tarifaires pour les interventions ADAS
- Bonnes pratiques atelier et assurance qualité
- Où trouver les procédures et ressources métier fiables ?
- Points clés
- Ce que ces procédures changent vraiment en atelier
- Glassmanager : moins de temps sur l’administratif, plus sur l’atelier
Quels ADAS sont liés au vitrage et pourquoi leur position est critique ?
La caméra frontale est le capteur le plus exposé lors d’un remplacement de pare-brise. Elle se loge derrière le vitrage, généralement près du rétroviseur intérieur, et alimente plusieurs fonctions ADAS critiques : freinage automatique d’urgence (AEB), maintien actif dans la voie (LKA), détection des piétons et cyclistes, reconnaissance des panneaux de signalisation. Un décalage de quelques millimètres suffit à fausser l’angle de vision et à provoquer des erreurs de lecture.
Les capteurs pluie/lumière, eux, sont collés directement sur le vitrage. Leur remplacement entraîne un repositionnement qui peut dérégler la sensibilité de déclenchement. Le HUD dépend de l’angle d’inclinaison exact du pare-brise : un vitrage de remplacement légèrement différent peut rendre la projection floue ou décalée.
Les systèmes stéréoscopiques (deux caméras jumelées) sont les plus exigeantes. La distance inter-capteurs doit être respectée au millimètre près ; toute variation altère la perception de profondeur utilisée par l’AEB et le régulateur adaptatif.
Un mauvais alignement de caméra ne se voit pas à l’œil nu, mais ses effets sont immédiats : freinage automatique injustifié sur autoroute, lecture erronée d’un panneau de limitation, ou maintien de voie qui tire le volant dans la mauvaise direction. Ces situations sont documentées par les constructeurs eux-mêmes et engagent directement la responsabilité du réparateur.
Conseil de pro : Vérifiez systématiquement la référence du vitrage de remplacement avant la pose. Un vitrage non homologué peut modifier l’angle de montage de la caméra et rendre le calibrage impossible à valider.
Quand le recalibrage est-il obligatoire en atelier ?
La règle est simple : tout démontage d’un élément portant un capteur ADAS déclenche l’obligation de recalibrage. Voici les déclencheurs opérationnels à intégrer dans votre procédure :
- Remplacement du pare-brise (avec ou sans caméra intégrée)
- Dépose et remontage du support de caméra ou du rétroviseur intérieur
- Intervention sur la géométrie du train roulant
- Choc frontal, même sans dommage visible sur le vitrage
- Démontage de pièces de carrosserie abritant des capteurs (radar frontal, capteurs de pare-chocs)
- Mise à jour du calculateur ECU ou du logiciel de gestion ADAS
- Réglage de la hauteur de caisse (suspension, ressorts)
- Remplacement d’un capteur périphérique (radar latéral, capteur d’angle mort)
Ces cas moins évidents sont souvent négligés. Un réglage de suspension modifie l’assiette du véhicule, donc l’angle de visée de la caméra frontale. Un changement de support de rétroviseur repositionne physiquement le module optique.
Selon Éric Blaizeau, référent technique mobilité du Cesvi, la règle d’or est sans exception : recalibrer après toute dépose d’un élément comprenant un capteur ADAS. Cette recommandation s’applique quelle que soit la complexité apparente de l’intervention.
Le recalibrage après interventions doit également être anticipé après travaux sur le train roulant ou le démontage d’éléments de carrosserie abritant des capteurs, pas seulement après remplacement de pare-brise.
Le cadre GSR2 (UE 2019/2144) : ce que l’atelier doit savoir
Le règlement européen GSR2 impose l’intégration obligatoire de systèmes ADAS sur tous les véhicules neufs commercialisés dans l’Union européenne. Les obligations sont entrées en vigueur en deux phases : juillet 2022 pour les nouveaux modèles, juillet 2024 pour l’ensemble des véhicules neufs des catégories M et N (voitures particulières et utilitaires légers). Depuis juillet 2024, AEB, ISA (assistance intelligente à la vitesse), LKA (maintien de voie), DDAW (alerte somnolence) et enregistreur d’événements sont obligatoires sur tout véhicule neuf.
Pour l’atelier, la conséquence est directe : le parc équipé croît chaque année, et chaque intervention sur ces véhicules crée une obligation de vérification du bon fonctionnement des ADAS après travaux. Garages, carrossiers et centres de vitrage doivent garantir que les systèmes fonctionnent conformément aux spécifications d’origine. L’absence de recalibrage documenté expose l’atelier à une responsabilité accrue en cas d’incident.
Conseil de pro : Conservez systématiquement le rapport de calibrage dans le dossier client et transmettez-en une copie à l’assurance. Ce document est votre preuve de conformité en cas de litige.
Calibrage statique ou dynamique : quelle méthode choisir ?
Les deux méthodes principales sont le calibrage statique et le calibrage dynamique. Certains véhicules exigent les deux.
| Méthode | Conditions | Durée estimée | Équipement requis | Cas d’usage typiques |
|---|---|---|---|---|
| Statique | Atelier, sol plat, cibles fixes | En général ≈ 30 minutes en atelier | Mires constructeur, banc, outil OBD | Remplacement pare-brise, géométrie |
| Dynamique | Route, marquages visibles, vitesse stable | En général 5 à 30 minutes sur route | Outil OBD, logiciel, GPS | Remplacement capteur, AEB |
| Combiné | Atelier + route | Plus long selon models et procédures | Tous équipements | Interventions complexes, multi-capteurs |
Le calibrage statique se réalise en atelier : le technicien positionne une mire normée face au véhicule, à une distance et une hauteur définies par le constructeur, puis un outil de diagnostic ajuste les paramètres de la caméra. La précision est maximale, mais l’espace dédié est indispensable.
Le calibrage dynamique complète ou remplace cette étape par un essai sur route. Le véhicule roule à vitesse stabilisée sur une route avec marquages au sol bien visibles, le temps que le système recalcule ses repères visuels. Ses limites : météo dégradée, trafic dense ou marquages effacés peuvent invalider la procédure.
L’auto-calibrage, présent sur certains modèles, ne dispense jamais d’un contrôle électronique OBD pour valider les paramètres après intervention. C’est une vérification, pas une procédure complète.
Conseil de pro : Consultez toujours la procédure constructeur avant de choisir la méthode. Une méthode standard ne convient pas à tous les modèles : certains exigent impérativement le calibrage combiné.
Quels outils faut-il avoir en atelier pour calibrer les ADAS ?
- Mires et cibles homologuées : spécifiques à chaque constructeur ou universelles selon les outils ; indispensables pour le calibrage statique.
- Banc de calibrage (fixe ou mobile) : garantit le positionnement précis des cibles.
- Outil de diagnostic OBD-II/OEM : lecture des codes défauts, validation des paramètres après calibrage, accès aux fonctions constructeur.
- Laser de mesure et mètre : pour vérifier les distances et hauteurs imposées par le constructeur.
- Matériel de fixation du module caméra : supports et vis aux couples de serrage précis.
- Logiciel de calibration : interface constructeur ou multimarque pour paramétrer et valider.
L’atelier doit également répondre à des exigences d’installation : sol parfaitement plat sur au moins 10 mètres, éclairage homogène sans reflets parasites, espace dégagé de tout obstacle dans l’axe de la mire. Sans ces conditions, le calibrage statique ne peut pas être validé.
Pour les ateliers sans équipement dédié, le recours à un prestataire mobile spécialisé est une option viable, à intégrer dans le devis dès la réception du véhicule.
Conseil de pro : Formez au moins deux techniciens aux procédures de calibrage. Un seul référent crée un point de défaillance en cas d’absence, et les guides FIEV/EGEA insistent sur la nécessité d’une identification précise du type de capteur avant toute intervention.
Procédure pas à pas : remplacement de vitrage avec capteurs ADAS
- Identification de l’équipement : lecture du VIN, scan OBD complet, relevé des systèmes ADAS présents et des codes défauts actifs.
- Vérification du vitrage : confirmer la compatibilité du vitrage homologué (référence constructeur, présence des zones de collage caméra).
- Repérage et marquage : photographier le positionnement du support caméra, noter les couples de serrage.
- Dépose et remplacement : retirer le vitrage endommagé, déposer la caméra avec précaution, poser le nouveau pare-brise, repositionner la caméra avec précision millimétrique.
- Calibrage : appliquer la méthode prescrite par le constructeur (statique, dynamique ou combinée).
- Test routier et validation OBD : essai sur route, vérification de l’absence de codes défauts, confirmation du bon fonctionnement de chaque ADAS.
- Rédaction du rapport : consigner sur la facture la méthode utilisée, les paramètres validés, la date et le technicien responsable.
Le rapport remis au client doit comporter : date d’intervention, VIN du véhicule, liste des ADAS recalibrés, méthode utilisée, résultat de la validation OBD, nom et signature du technicien. Conservez une copie pour le dossier assurance.
Conseil de pro : Utilisez la checklist d’ouverture de dossier sinistre dès la réception du véhicule pour ne rien oublier avant la dépose.
Quels risques en cas de recalibrage mal exécuté ?
Les symptômes d’un recalibrage défectueux sont souvent invisibles pour le conducteur jusqu’à l’incident :
- Voyant ADAS allumé en permanence ou intermittent
- Freinage automatique intempestif sans obstacle réel
- Lecture erronée des panneaux de limitation de vitesse
- Régulateur adaptatif instable ou qui décroche
- Alertes de franchissement de ligne injustifiées
Les défauts invisibles de recalibration contribuent directement à des incidents de freinage intempestif observés après réparations mal exécutées. Sur le plan juridique, la responsabilité professionnelle du réparateur peut être engagée en cas d’accident si l’ADAS était mal calibré au moment de la restitution.
En cas de litige, les éléments exploitables sont : le rapport de calibrage signé, les logs OBD horodatés, et la capture des paramètres de réglage. Sans ces documents, l’atelier ne peut pas démontrer qu’il a respecté les préconisations constructeur.
Durées et repères tarifaires pour les interventions ADAS
- Calibrage statique seul : en général ≈ 30 minutes en atelier équipé.
- Calibrage dynamique seul : en général 5 à 30 minutes sur route, hors déplacement.
- Calibrage combiné : plus long selon la complexité du véhicule et le nombre de capteurs.
Le coût total d’un remplacement de pare-brise avec calibrage ADAS peut être élevé sur les modèles les plus équipés. Les facteurs qui font varier le prix : complexité du système ADAS, nécessité d’outillage constructeur spécifique, recours à un prestataire mobile, tests complémentaires après calibrage.
Pour le devis, intégrez systématiquement une ligne distincte « calibrage ADAS » avec une fourchette de temps et de coût. Prévoyez une marge pour les vérifications OBD et les éventuels tests supplémentaires. Un devis qui noie le calibrage dans le forfait vitrage crée des incompréhensions avec le client et complique la prise en charge assurance.
Bonnes pratiques atelier et assurance qualité
- Checklist pré-intervention : VIN scanné, ADAS identifiés, vitrage vérifié, espace calibrage disponible.
- Checklist post-intervention : calibrage validé OBD, test routier effectué, rapport rédigé et signé.
- Formation périodique des techniciens aux nouvelles procédures constructeur (au moins une fois par an).
- Calibration régulière des outils de diagnostic et des mires (vérifier les mises à jour logicielles).
- Enregistrement systématique des paramètres OBD avant et après intervention pour traçabilité.
- Conservation des rapports clients pendant au moins cinq ans.
Conseil de pro : Définissez un délai interne maximum entre la fin du remplacement et la validation finale du calibrage. Un véhicule qui attend le calibrage plusieurs jours après la pose crée un risque opérationnel et nuit à la satisfaction client.
Où trouver les procédures et ressources métier fiables ?
- Texte officiel GSR2 : règlement (UE) 2019/2144 disponible sur EUR-Lex pour les obligations réglementaires précises.
- Guides FIEV/EGEA : bonnes pratiques métier sur l’identification des capteurs, les procédures de test et les recommandations de calibrage.
- Documentation constructeur : portails techniques OEM (accès payant pour la plupart) pour les procédures spécifiques à chaque modèle.
- Cesvi : référent technique pour les réparateurs, recommandations sur les procédures post-intervention.
- Formations certifiantes : programmes spécialisés ADAS proposés par les équipementiers et centres de formation automobile agréés.
- Outils diagnostics agréés : privilégier les outils compatibles OBD-II/OEM avec mises à jour régulières pour accéder aux fonctions constructeur.
Pour les modèles de rapports et certificats de conformité, les associations professionnelles du secteur vitrage publient des trames téléchargeables adaptées aux exigences des assureurs.
Points clés
Après toute intervention affectant le vitrage ou les capteurs ADAS, le recalibrage documenté est l’obligation centrale que chaque atelier doit intégrer dans sa procédure standard.
| Point | Détails |
|---|---|
| Identifier les ADAS présents | Scanner le VIN et lire les codes OBD dès la réception du véhicule. |
| Choisir la bonne méthode | Statique, dynamique ou combinée selon la préconisation constructeur. |
| Conformité GSR2 | Depuis juillet 2024, AEB, ISA et LKA sont obligatoires sur tous les véhicules neufs : le parc équipé croît chaque année. |
| Documenter chaque intervention | Rapport de calibrage signé, logs OBD conservés : indispensables pour l’assurance et la responsabilité. |
| Glassmanager | Automatise la création des dossiers, devis et rapports pour les centres vitrage gérant des interventions ADAS. |
Ce que ces procédures changent vraiment en atelier
La plupart des ateliers qui négligent le recalibrage ne le font pas par négligence : ils ne savent pas encore que leur responsabilité est engagée dès la restitution du véhicule. Le cadre GSR2 a changé la donne silencieusement. Un remplacement de pare-brise qui prenait 45 minutes est devenu une intervention à deux étapes, avec une obligation de traçabilité que peu de procédures internes ont encore intégrée.
Ce qui fonctionne en pratique, c’est la systématisation. Un atelier qui scanne le VIN à chaque réception, qui a une checklist affichée au poste de travail et qui remet un rapport signé à chaque client ne passe pas plus de temps sur chaque dossier. Il évite les retours, les litiges et les refus de prise en charge assurance. La différence entre un atelier exposé et un atelier protégé tient souvent à deux documents : le rapport de calibrage et les logs OBD.
